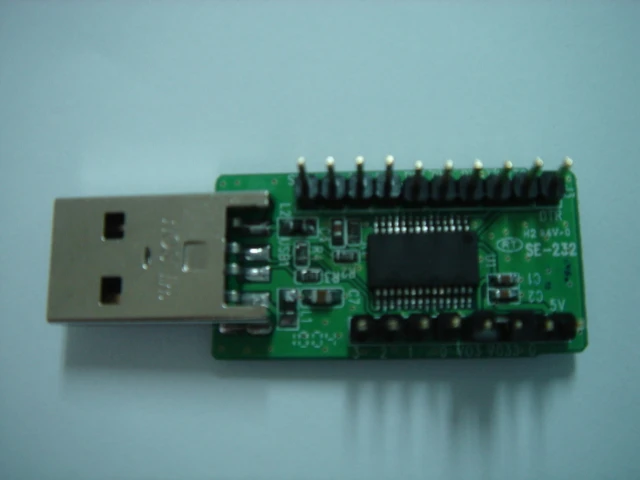

USB to RS232 模組

USB to UART/RS232Module 型號: IEC-M010



u        產品敘述

傳統的工業控制產品往往透過RS232/RS485/RS422介面傳輸相關資料到主機,近來,因電腦上面的RS232埠已取消,僅剩USB介面接孔.此模組做為相關應用延伸到USB方便使用者傳輸,使用者無需大變動原來軟硬體設計,只需與此硬體案連接圖完成,軟體部份此模組以提供完整的USB Driver,使用者用的是Virtual COM Port的方式直接乎較原OS提供COM Port呼叫的方式雷同,降低使用者更換建制開發成本.



u        規格

n           單晶片USB-至-非同步序列埠數據轉換介面

n           完全相容於USB規格v2.0（Full-Speed）

n           晶片內建USB 1.1接收器、5V→3.3V調節器

n           支援類RS-422/RS-485序列埠介面（TXD、DTR_N及RTS_N接腳應從外部拉升至5V）

n           支援類RS232序列埠介面

n           全雙向傳輸器與接收器（TXD及RXD)

n           6個數據機MODEM控制接腳（RTS、CTS、DTR、DSR、DCD及RI）

n           5、6、7或8數據位元

n           Odd、Even、Mark、Space或None串口校驗模式（parity mode）

n           1、1½或2停止位元

n           校驗錯誤、框架錯誤及序列埠中斷偵測

n           程式傳輸速率可從75 bps到6M bps

n           外部RS232驅動器省電模式控制

n           序列埠介面獨立電源

n           廣泛控制機制

n           可調整的傳輸速率

n           有CTS/RTS(1)或DSR/DTR(2)的自動硬體傳輸控制

n           有XON/XOFF的自動軟體傳輸控制
